Pompe per vuoto a secco a artiglio e compressori

Come le pompe a palette e a lobi rotanti, i compressori ad artiglio e le pompe per vuoto della Serie C si basano su un sistema di compressione statica. A differenza dei lobi rotanti, la compressione avviene internamente per riduzione di volume.

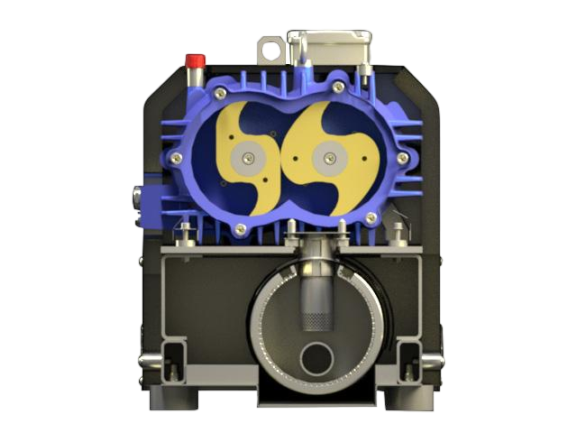

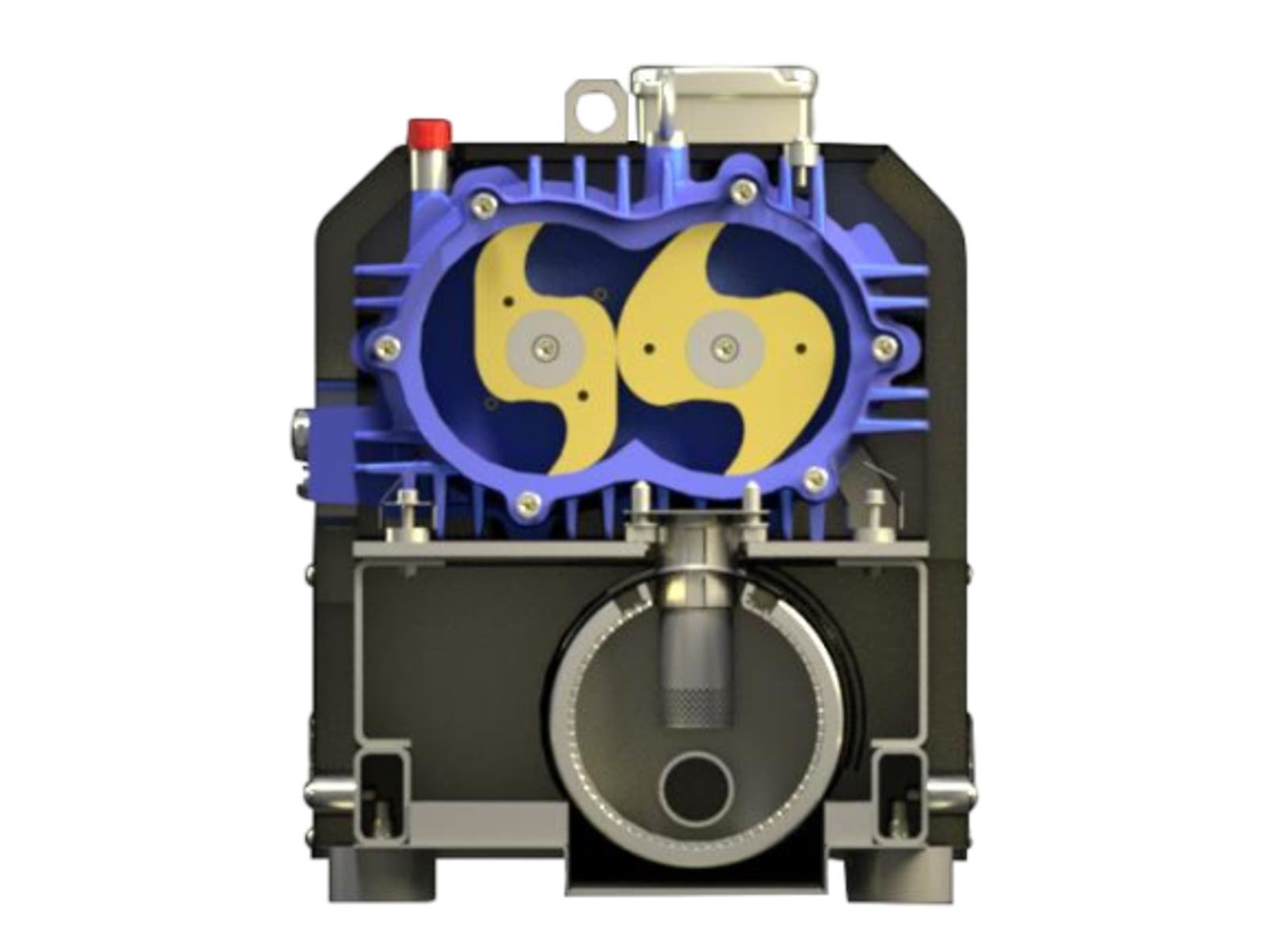

Una pompa a lobi è costituita da due rotori che ruotano in direzioni opposte in un alloggiamento del compressore senza contatto e con distanze molto ridotte. Sono sincronizzati tramite un ingranaggio di precisione. Quando l'artiglio si muove sul raccordo di aspirazione e sull'ingresso del canale di aspirazione assiale, il gas viene aspirato nella camera di compressione/pompaggio.
Durante la rotazione dei rotori, il gas si sposta dal lato di aspirazione a quello di pressione. Viene quindi compresso dalla riduzione del volume tra i rotori fino a quando il rotore inferiore scopre il canale di scarico. Questa “compressione interna” porta a pressioni differenziali elevate con efficienze superiori al 60%.
Successivamente, il gas precompresso viene scaricato attraverso il raccordo di pressione. Per eliminare il calore generato dal processo di compressione, l'aria di raffreddamento viene aspirata tra l'allogcagiamento di compressione e un coperchio di silenziamento prima di lasciare la pompa.
