Seitenkanalgebläse und Vakuumpumpen

Funktionsprinzip von Seitenkanalgebläsen

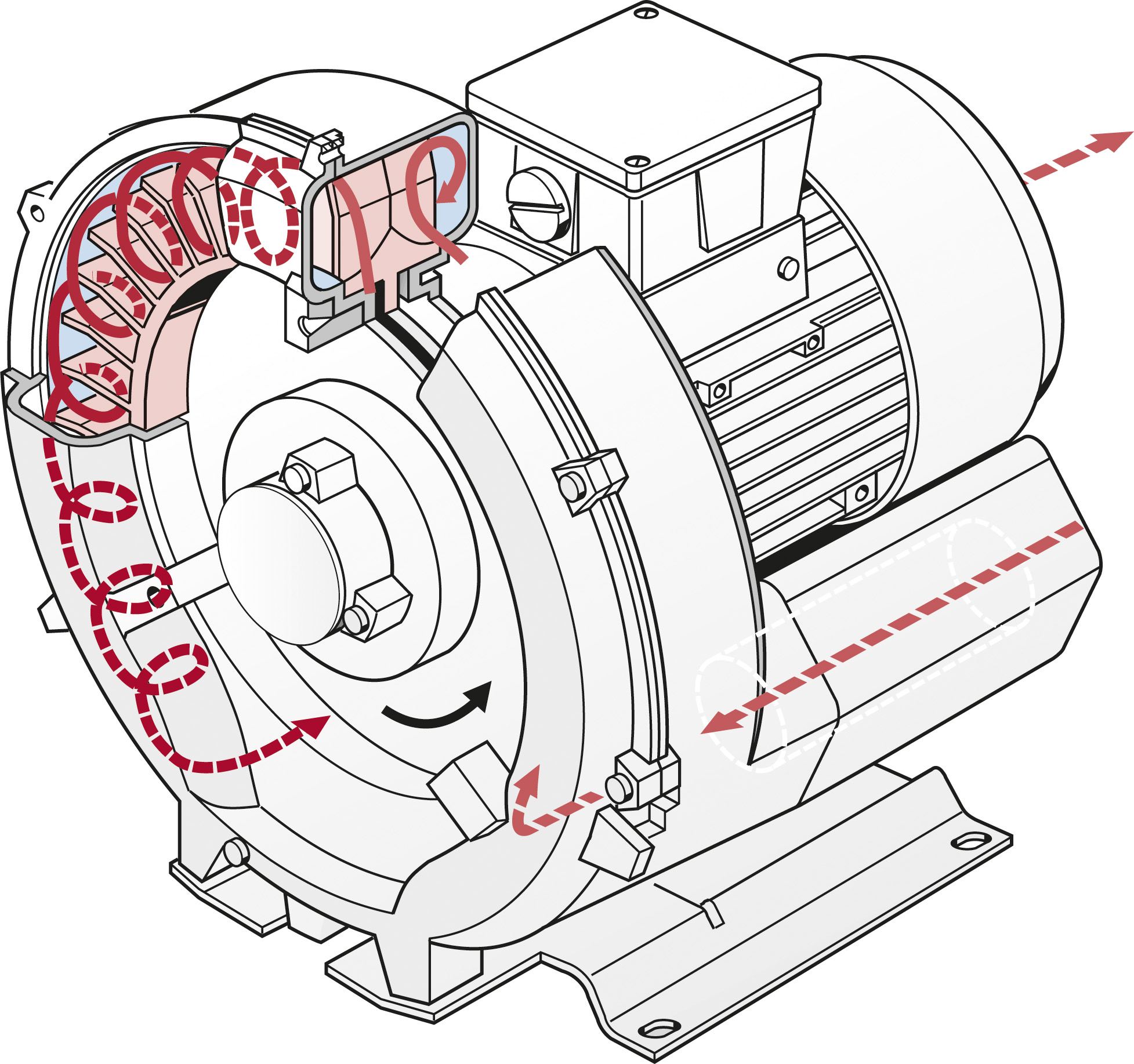

Wie funktioniert ein Seitenkanalgebläse?

Das Flügelrad der G-Serie ist direkt auf der Motorwelle montiert, um eine kontaktfreie Verdichtung zu gewährleisten. Durch die Anordnung der Lager außerhalb der Verdichtungskammer wird auch bei hohen Differenzdrücken eine maximale Betriebssicherheit sichergestellt.

Das Gas wird durch den Eingang eingesaugt. Beim Eintritt in den Seitenkanal beschleunigt das rotierende Laufrad das Gas in die Drehrichtung. Die Zentrifugalkraft in den Blättern des Flügelrads beschleunigt das Gas nach außen und der Druck erhöht sich.

Jede Umdrehung fügt kinetische Energie hinzu, was zu einem weiteren Druckanstieg entlang des Seitenkanals führt. Der Seitenkanal verengt sich am Rotor, hebt das Gas von den Blättern des Flügelrads und leitet es durch den Ausgangsschalldämpfer ab, wo es aus der Pumpe austritt.

Das kleinste Seitenkanalgebläse auf dem Markt – G-BH100

Mit einer Höhe und Breite von ca. 125 mm sowie einer Tiefe von ungefähr 60 mm sind G-BH100-Gebläse die kleinsten Seitenkanalgebläse auf dem Markt.

Klassiker mit innovativer Technologie – G-BH1

 Die geräuscharmen G-BH1-Seitenkanalgebläse haben mit einem hohen Zulaufvolumenstrom von bis zu 2.500 m³/h und einem Differenzdruck von bis zu 780 mbar ihrem Ruf alle Ehre gemacht. Sie sind zuverlässig, wartungsarm und langlebig. Sie liefern ununterbrochen 20.000 Betriebsstunden und sind nahezu wartungsfrei. IE2 G-BH1 mit IE2-Motoren sind auf Anfrage erhältlich.

Die Revolution für Seitenkanalgebläse – G-BH2 VELOCIS

Volumenstrom bis zu 850 m³/h und Differenzdruck bis zu 1.100 mbar. Mit ihrem deutlich ausgebauten Leistungsrahmen kann die Seitenkanal-Technologie nun in völlig neuen Anwendungen eingesetzt werden. IE2 Die gesamte G-BH2 VELOCIS-Reihe verfügt über IE2-Motoren

Vorteile auf einen Blick
• Verschleißfrei
• Niedrige Betriebs- und Energiekosten
• Hohe Laufruhe
• Sehr niedriger Geräuschpegel aufgrund von akustischer Optimierung
• Unempfindlich gegenüber Staub und Flusen
• Pulsationsfrei
• Motoren mit 50/60 Hz Spannung
• Betrieb mit Frequenzumrichter mit 87 Hz
• 40.000 Betriebsstunden

Unübertroffen beim höchsten Differenzdruck – G-BH7

Unsere G-BH7-Seitenkanalgebläse können Differenzdrücke von bis zu 1.000 mbar erzeugen – mehr als jeder andere Gasringverdichter! Bisher waren die Systeme, die zum Erreichen dieser Differenzdruckbereiche verwendet wurden, viel lauter und größer – oder sie waren anfällig für Verschleiß.

Nun können die Vorteile verschleißfreien Betriebs in Verbindung mit einem niedrigen Schalldruckpegel auch in den anspruchsvollsten Anwendungen eingesetzt werden. Die G-BH7-Vakuumpumpen und Verdichter können bis zu 20.000 Stunden ohne Wartungen oder Ausfallzeiten in Betrieb sein. Diese Spezialmaschinen haben auch unter schwierigsten Bedingungen ihre Zuverlässigkeit unter Beweis gestellt.

IE2 G-BH7 mit IE2-Motoren sind auf Anfrage erhältlich

Halb so groß, doppelt so leistungsfähig
G-BH8

Seitenkanalgebläse mit maximalem Leistungs-/Gewichts-Verhältnis und extrem flexibler Leistungssteuerung (-550 … +720 mbar)

Technische Highlights
• Geringerer Stromverbrauch dank höherer Pumpeneffizienz
• Antrieb mit flexibler Drehzahl
• Geräuschpegel um die Hälfte verringert
• Pulsationsfreie Verdichtung
• Nahezu wartungsfrei

IE3 Die gesamte G-BH8-Reihe verfügt über IE3-Motoren

Für den weltweiten Einsatz

Die Seitenkanalgebläse der G-Serie sind die ideale Lösung für den weltweiten Einsatz: Sie können ohne Modifikationen oder Tests sowohl in Europa als auch in Asien und Amerika eingesetzt werden. Sie verfügen über Spannungsmotoren für 50 und 60 Hz der Schutzart IP 55 (Isolationsklasse F) und sind nach UL 1450 und CAN/CSA C22.2 No. 68-09 zugelassen.
