Flüssigkeitsring-Vakuumpumpen & Kompressoren – die robuste Lösung für feuchte Prozesse

Flüssigkeitsringvakuumpumpen sind ideal, wenn Prozessgase feucht, dampfbeladen oder mitgerissenes Kondensat enthalten, also überall dort, wo andere Technologien durch Ablagerungen, Korrosion oder instabile Leistung an Grenzen stoßen.

Das Funktionsprinzip basiert auf einem exzentrisch angeordneten Laufrad, welches einen Flüssigkeitsring bildet: Dieser dichtet die Zellen zwischen den Schaufeln ab, ermöglicht die Gasförderung und führt Kompressionswärme über die Betriebsflüssigkeit ab.

Entdecken Sie unsere Lösungen mit Flüssigkeitsringpumpen


Flüssigkeitsring-Vakuumpumpen

Die Flüssigkeitsring-Vakuumpumpen der L-Serie sind für extreme Nassprozesse konzipiert und bieten eine überlegene Widerstandsfähigkeit gegen Ablagerungen, Abrieb und Korrosion. Gefertigt aus hochwertigen Materialien wie Keramik und Edelstahl, liefern diese Pumpen über Jahre hinweg eine zuverlässige und gleichmäßige Leistung. Ihr Monoblock-Design gewährleistet wartungsfreien Betrieb, reduziert Ausfallzeiten und Betriebskosten. Ideal für Branchen wie Lebensmittel und Getränke, Kunststoff und Umwelttechnik, bieten diese Pumpen effiziente und langlebige Vakuumlösungen.


Flüssigkeitsring-Kompressoren

Flüssigkeitsring-KompressorenFür Anwendungen, die eine zuverlässige Kompression erfordern, kombinieren die Flüssigkeitsring-Kompressoren der L-Serie fortschrittliche Technik mit einem robusten Design. Mit verstärkten Wellen, langlebigen Lagern und hoher Toleranz gegenüber Wassertröpfchen bieten diese Kompressoren optimale Leistung in anspruchsvollen industriellen Umgebungen. Ihre verbesserte Korrosionsbeständigkeit und platzsparenden Designs machen sie geeignet für Branchen wie Verpackung, Hebe- und Handhabungstechnik sowie Kunststoffverarbeitung. Mit Zertifizierungen wie ATEX sind sie bereit für den Einsatz überall und jederzeit.

Flüssigkeitsring-Technologie

Die Pumpen der L-Serie von Elmo Rietschle nutzen fortschrittliche Flüssigkeitsringtechnologie, um eine effiziente und zuverlässige Leistung in nassen und abrasiven Umgebungen zu gewährleisten.

Das Funktionsprinzip basiert auf einem exzentrisch montierten Impeller, der sich im Pumpengehäuse dreht und einen Flüssigkeitsring bildet, der die Impellerblätter abdichtet. Beim Eintritt des Gases durch den Ansauganschluss wird es in den Schaufelzellen eingeschlossen und während der Drehung des Impellers komprimiert. Der Flüssigkeitsring ermöglicht gleichzeitig Vakuum- und Kompressionsoperationen, wodurch diese Pumpen vielseitig und effizient für verschiedene Anwendungen sind.

Wichtige Merkmale der L-Serie:

Keramikbeschichtung: Verhindert Kalkablagerungen und sorgt für gleichmäßige Leistung.

Maximale Abriebfestigkeit: Hält rauen Bedingungen für langfristige Haltbarkeit stand.

Überlegene Korrosionsbeständigkeit: Ideal für Umgebungen mit aggressiven Medien.

Monoblock-Design: Verhindert Ablagerungen und Metallkontakt für wartungsfreien Betrieb.

Erhöhte Wassertröpfchen-Toleranz: Bietet Vielseitigkeit in industriellen Prozessen.

Auswahl / Einsatzgrenzen

Auswahl & Einsatzgrenzen – worauf es in der Praxis ankommt

Damit eine Flüssigkeitsring Vakuumpumpe im Prozess zuverlässig arbeitet, sollten die folgenden Parameter frühzeitig geklärt werden:

1) Medium & Prozessgas (feucht/nass, Dampf, Kondensat, Feststoffe)

Flüssigkeitsringvakuumpumpen sind besonders geeignet für feuchte, dampfbeladene oder „schmutzige“ Gasströme, da die Betriebsflüssigkeit als Dicht- und Transportmedium wirkt und Verunreinigungen mit ausspült.

Praxis:

Enthält das Gas kondensierbare Dämpfe (z. B. Wasserdampf, Lösungsmitteldämpfe)? → Flüssigkeitsring ist häufig eine robuste Wahl, da Kondensation direkt im Pumpenprozess möglich ist.

Enthält das Gas mitgerissene Flüssigkeit oder schwankende Lasten? → Flüssigkeitsring ist dafür typischerweise unempfindlicher als viele trockenlaufende Konzepte.

2) Temperatur & erreichbares Endvakuum

Das erreichbare Endvakuum ist bei Flüssigkeitsringvakuumpumpen durch den Sättigungsdampfdruck der Betriebsflüssigkeit begrenzt: Der Ansaugdruck kann den Dampfdruck der verwendeten Flüssigkeit nicht unterschreiten.
Wichtig: Steigt die Temperatur der Betriebsflüssigkeit, steigt der Dampfdruck und das mögliche Endvakuum verschlechtert sich.

Praxisempfehlung:

Für stabile Vakuumniveaus: Betriebsflüssigkeit kühlen bzw. Kreislauf mit Wärmetauscher einsetzen.

3) Werkstoffe & Korrosions-/Abriebbelastung

Bei aggressiven Medien, abrasiven Partikeln oder Neigung zu Verkalkung sind werkstoff- und beschichtungsabhängige Ausführungen entscheidend, um Korrosion/Abrieb und Leistungsverlust zu vermeiden.
Die L-Serie wird u. a. mit Keramikbeschichtung und korrosionsbeständigen Materialoptionen positioniert, um bei Nassprozessen langfristig stabil zu laufen.

4) Betriebsflüssigkeit & Wassermanagement Da Betriebsflüssigkeit im Prozess eine zentrale Rolle spielt (Abdichten/Kühlen/Kondensieren), ist ein sauberes Flüssigkeitsmanagement wichtig: Abscheider, Kreislauf, Nachspeisung, ggf. Aufbereitung.
Bei der L-Serie werden je nach Modell Wassereffizienz/Kreislaufkonzepte und robuste Ausführungen hervorgehoben.

Eigenschaften

Zuverlässige Leistung in nassen und abrasiven Umgebungen
Langlebige Materialien wie Edelstahl und Keramik
Reduzierter Wartungsaufwand dank Monoblock-Design
Energieeffizienter Betrieb mit fortschrittlicher Flüssigkeitsringtechnologie
Geeignet für Vakuum-, Kompressions- und Kombinationsanwendungen
Internationale Zertifizierungen, einschließlich ATEX

Leistung & Technische Spezifikationen: Flüssigkeitsringpumpen

Die Flüssigkeitsringpumpen der L-Serie liefern zuverlässige Leistungen für Vakuum- und Kompressionsanwendungen mit optimierter Energieeffizienz, fortschrittlicher Flüssigkeitsringtechnologie und langlebigen Materialien wie Keramik und Edelstahl. Sie gewährleisten einen langfristigen Betrieb in anspruchsvollen industriellen Umgebungen.

Innovationen für industrielle Effizienz

Die Flüssigkeitsringpumpen der L-Serie von Elmo Rietschle werden von verschiedenen Industrien aufgrund ihrer Vielseitigkeit, Effizienz und Haltbarkeit geschätzt. Häufige Anwendungen umfassen:

Anwendungen

Umwelttechnik
Lebensmittel- und Getränkeindustrie
Hebe- und Handhabungstechnik
Verpackungsindustrie
Kunststoffindustrie

Funktionsweise: Flüssigkeitsringpumpen

Das Funktionsprinzip der Flüssigkeitsringpumpen der L-Serie von Elmo Rietschle ist sowohl einfach als auch innovativ.
Ein exzentrisch montierter Impeller rotiert im Pumpengehäuse und bildet einen Flüssigkeitsring, der die Impellerblätter abdichtet. Wenn Gas durch den Ansauganschluss eintritt, wird es in den Schaufelzellen eingeschlossen und während der Drehung des Impellers komprimiert. Diese Kompression erzeugt einen Druckunterschied, der es der Pumpe ermöglicht, sowohl als Vakuumpumpe als auch als Kompressor zu fungieren.
Flüssigkeit wird kontinuierlich in die Kompressionskammer eingezogen, um den Flüssigkeitsring zu stabilisieren. Sie wird zusammen mit dem geförderten Gas ausgestoßen, wodurch ein reibungsloser Betrieb gewährleistet wird. Für eine höhere Effizienz kann die ausgestoßene Flüssigkeit mithilfe standardisierter Kreislaufeinheiten recycelt werden, wodurch der Wasserverbrauch und die Betriebskosten reduziert werden.
Die Fähigkeit, Dampf im geförderten Gas zu kondensieren, erhöht die Vielseitigkeit und ermöglicht es den Flüssigkeitsringpumpen, Gaswäscher, Filter, Kühler und Wärmetauscher in bestimmten Anwendungen zu ersetzen. Dieses innovative Design gewährleistet einen stabilen, effizienten Betrieb mit minimalem Flüssigkeitsbedarf, wodurch die L-Serie eine ideale Wahl für nasse und anspruchsvolle Umgebungen ist.

Entdecken Sie die Technologie hinter zuverlässigen Flüssigkeitsringpumpen

Werfen Sie einen genaueren Blick darauf, wie die Flüssigkeitsringpumpen der L-Serie von Elmo Rietschle mit Präzision und Effizienz arbeiten. Sehen Sie sich dieses kurze Video an, um zu erfahren, wie die fortschrittliche Flüssigkeitsringtechnologie leistungsstarke Vakuum- und Kompressionsleistungen liefert und gleichzeitig Wartung und Wasserverbrauch reduziert.

Vergleichsblock

Flüssigkeitsring vs. Schraube vs. Drehschieber – wann welche Technologie?

Flüssigkeitsring ist oft die erste Wahl, wenn Prozessgase feucht, dampfbeladen oder mit Kondensat/Verunreinigungen verbunden sind und ein robuster Dauerbetrieb gefragt ist.
Alternative Technologien (z. B. trockenlaufende Schraube oder Drehschieber) können sinnvoll sein, wenn vor allem trockene, definierte Gasströme vorliegen oder wenn andere Randbedingungen (z. B. bestimmtes Vakuumniveau ohne Betriebsflüssigkeit) priorisiert werden.

Kurzcheck:

Feuchte/kondensierbare Stoffe im Gasstrom? → Flüssigkeitsring häufig im Vorteil

Sehr tiefes Endvakuum erforderlich? → prüfen, ob Dampfdrucklimit der Betriebsflüssigkeit passt.

Aggressive Medien / Abrieb / Verkalkung? → Werkstoff-/Beschichtungsoptionen und Kreislaufkonzept priorisieren.

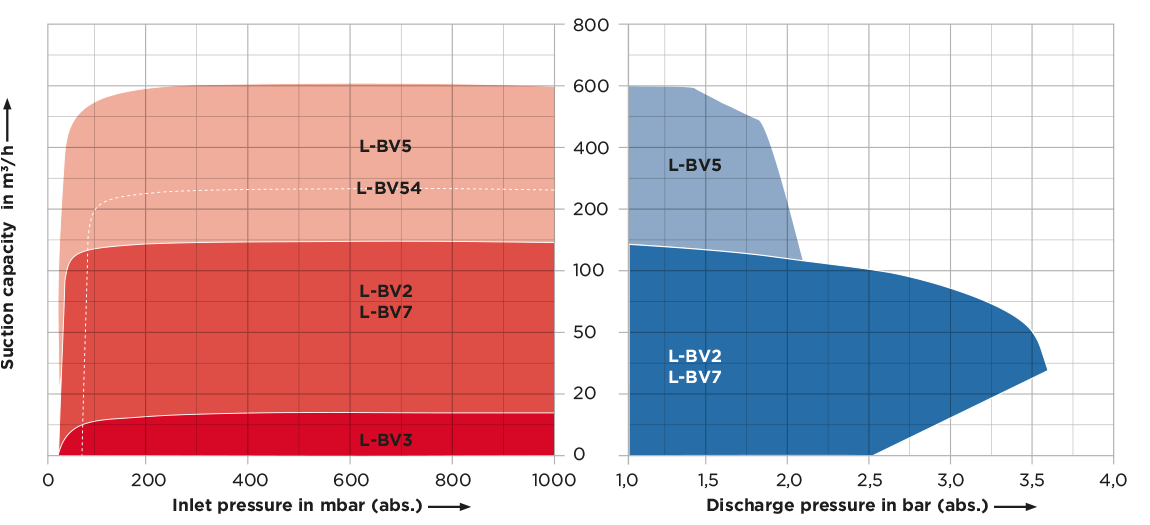

Leistung & Auswahltabelle

L-Serie – schnelle Auswahl nach Volumenstrom & Einsatzprofil

Die L-Serie umfasst verschiedene Baugrößen für Nassprozesse; nachfolgend eine Orientierungstabelle (Detaildaten je Modell siehe Produktseiten/Datenblätter).

Modell	Typ	Volumenstrom (m³/h)	Vakuum-/Druckhinweis	Typische Einsatzidee
L-BV2	Flüssigkeitsringvakuumpumpe	27 – 145	Ansaugdruck bis 33 mbar	Nassprozesse, vielseitige Industrieanwendungen
L-BV5	Flüssigkeitsringvakuumpumpe	90 – 590	Ansaugdruck bis 33 mbar	höhere Lasten, dämpfe/feuchte Prozesse
L-BV7	Flüssigkeitsringvakuumpumpe	27 – 145	energieeffiziente Auslegung	robuste, variierende Nassprozesse
L-BL2	kompakte Systemlösung	25 – 275	"ready to install"; kein zusätzliches Wasser nötig	einfache Installation vor Ort, Nassumgebung

L-Serie Flüssigkeitsringpumpen – Jetzt Katalog herunterladen

Effiziente und zuverlässige Vakuumlösungen auf einen Blick.

Entdecken Sie unsere komplette Auswahl an Flüssigkeitsringpumpen für anspruchsvolle industrielle Anwendungen. Ob hohe Fördermengen oder kompakte Bauformen – dieser Katalog hilft Ihnen, die passende Pumpe zu finden.

• Detaillierte technische Spezifikationen

• Merkmale zur Senkung der Lebenszykluskosten

• Tipps zur optimalen Systemintegration

Katalog herunterladen

FAQ – häufige Fragen zur Flüssigkeitsringvakuumpumpe

Das Endvakuum ist u. a. durch den Sättigungsdampfdruck der Betriebsflüssigkeit begrenzt; der Ansaugdruck kann diesen Dampfdruck nicht unterschreiten.
