Pompe per vuoto ad anello liquido & compressori – la soluzione robusta per processi umidi

Le pompe per vuoto ad anello liquido sono ideali quando i gas di processo contengono umidità, carichi di vapore o condensa trascinata, ovvero in tutte quelle situazioni in cui altre tecnologie raggiungono i propri limiti a causa di depositi, corrosione o prestazioni instabili.

Il principio di funzionamento si basa su una girante montata in modo eccentrico che genera un anello di liquido: questo sigilla le camere tra le palette, consente il trasferimento del gas e dissipa il calore di compressione tramite il liquido operativo.

Scopri le nostre soluzioni con pompe ad anello liquido


Pompe per Vuoto ad Anello Liquido

Le pompe per vuoto ad anello liquido della Serie L sono progettate per processi umidi estremi e offrono una resistenza superiore a incrostazioni, abrasione e corrosione. Realizzate con materiali di alta qualità come ceramica e acciaio inox, queste pompe garantiscono prestazioni costanti e affidabili per anni di funzionamento. Il loro design monoblocco assicura un funzionamento senza manutenzione, riducendo i tempi di inattività e i costi operativi. Ideali per settori come alimenti e bevande, plastica e ingegneria ambientale, queste pompe offrono soluzioni per vuoto efficienti e durevoli.


Compressori ad Anello Liquido

Per applicazioni che richiedono una compressione affidabile, i compressori ad anello liquido della Serie L combinano ingegneria avanzata con un design robusto. Dotati di alberi rinforzati, cuscinetti a lunga durata e un'elevata tolleranza al trasporto di acqua, questi compressori garantiscono prestazioni ottimali in ambienti industriali impegnativi. La loro maggiore resistenza alla corrosione e i design compatti li rendono adatti a settori come imballaggio, sollevamento e movimentazione, e plastica. Con certificazioni come ATEX, sono pronti a funzionare ovunque e in qualsiasi momento.

Tecnologia ad Anello Liquido

Le pompe della Serie L di Elmo Rietschle utilizzano una tecnologia avanzata ad anello liquido per garantire prestazioni efficienti e affidabili in ambienti umidi e abrasivi.

Il principio di funzionamento si basa su una girante montata in modo eccentrico che ruota all'interno della carcassa della pompa, formando un anello liquido che sigilla le pale della girante. Quando il gas entra attraverso la porta di aspirazione, viene intrappolato nelle celle delle pale e compresso durante la rotazione della girante. L'anello liquido consente operazioni simultanee di vuoto e compressione, rendendo queste pompe versatili ed efficienti per diverse applicazioni.

Caratteristiche principali della Serie L:

Rivestimento in ceramica: Previene le incrostazioni di calcare e garantisce prestazioni costanti.

Massima resistenza all'abrasione: Resiste a condizioni difficili per una durata a lungo termine.

Eccellente resistenza alla corrosione: Ideale per ambienti con fluidi aggressivi.

Design monoblocco: Evita depositi e contatti tra metalli per un funzionamento senza manutenzione.

Elevata tolleranza al trasporto di acqua: Aggiunge versatilità ai processi industriali.

Selezione / Limiti di applicazione

Selezione & limiti di applicazione – ciò che conta nella pratica

Per garantire che una pompa per vuoto ad anello liquido funzioni in modo affidabile, è importante definire in anticipo i seguenti parametri:

1) Fluido & gas di processo (umido/bagnato, vapore, condensa, solidi)

Le pompe per vuoto ad anello liquido sono particolarmente adatte a gas umidi, carichi di vapore o “sporchi”, poiché il liquido di esercizio funge da mezzo di tenuta e di trasporto e rimuove le impurità.

Nella pratica:

Il gas contiene vapori condensabili (es. vapore acqueo, vapori di solventi)? → L’anello liquido è spesso una scelta robusta perché la condensazione può avvenire direttamente nella pompa.
Il gas contiene liquido trascinato o carichi variabili? → L’anello liquido è in genere meno sensibile rispetto a molte soluzioni a secco.

2) Temperatura & vuoto finale raggiungibile

Il vuoto finale ottenibile è limitato dalla pressione di vapore del liquido di esercizio: la pressione di aspirazione non può scendere al di sotto di tale valore.

Importante: se la temperatura del liquido aumenta, la pressione di vapore aumenta e il vuoto finale peggiora.

Raccomandazione pratica:

Per livelli di vuoto stabili: raffreddare il liquido di esercizio o utilizzare un circuito con scambiatore di calore.

3) Materiali & resistenza a corrosione / abrasione

Con mezzi aggressivi, particelle abrasive o rischio di incrostazione, la scelta dei materiali e dei rivestimenti è essenziale per evitare corrosione, usura e perdite prestazionali.

La serie L offre rivestimenti ceramici e materiali resistenti alla corrosione per garantire performance stabili nei processi umidi.

4) Liquido di esercizio & gestione dell’acqua

Poiché il liquido di esercizio svolge un ruolo centrale (tenuta/raffreddamento/condensazione), una corretta gestione dei fluidi è fondamentale: separatori, ricircolo, reintegro e eventuale trattamento.

La serie L evidenzia soluzioni efficienti nel consumo di acqua e configurazioni robuste in base al modello.

Caratteristiche

Prestazioni affidabili in ambienti umidi e abrasivi
Materiali durevoli, tra cui acciaio inox e ceramica
Ridotti requisiti di manutenzione grazie al design monoblocco
Funzionamento efficiente dal punto di vista energetico grazie alla tecnologia avanzata ad anello liquido
Adatte per applicazioni di vuoto, compressione e combinazione
Certificazioni internazionali, inclusa ATEX

Prestazioni e Specifiche Tecniche: Pompe ad Anello Liquido

Le pompe ad anello liquido della Serie L offrono prestazioni affidabili per applicazioni di vuoto e compressione, con efficienza energetica ottimizzata, tecnologia avanzata ad anello liquido e materiali durevoli come ceramica e acciaio inox. Garantiscono un funzionamento a lungo termine in ambienti industriali impegnativi.

Innovare l'efficienza industriale

Le pompe ad anello liquido della Serie L di Elmo Rietschle sono apprezzate in molti settori per la loro versatilità, efficienza e durata. Applicazioni comuni includono:

Applicazioni

Ingegneria ambientale
Industria alimentare e delle bevande
Movimentazione e sollevamento
Industria dell'imballaggio
Industria della plastica

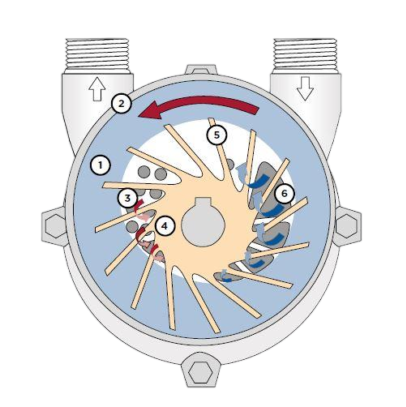

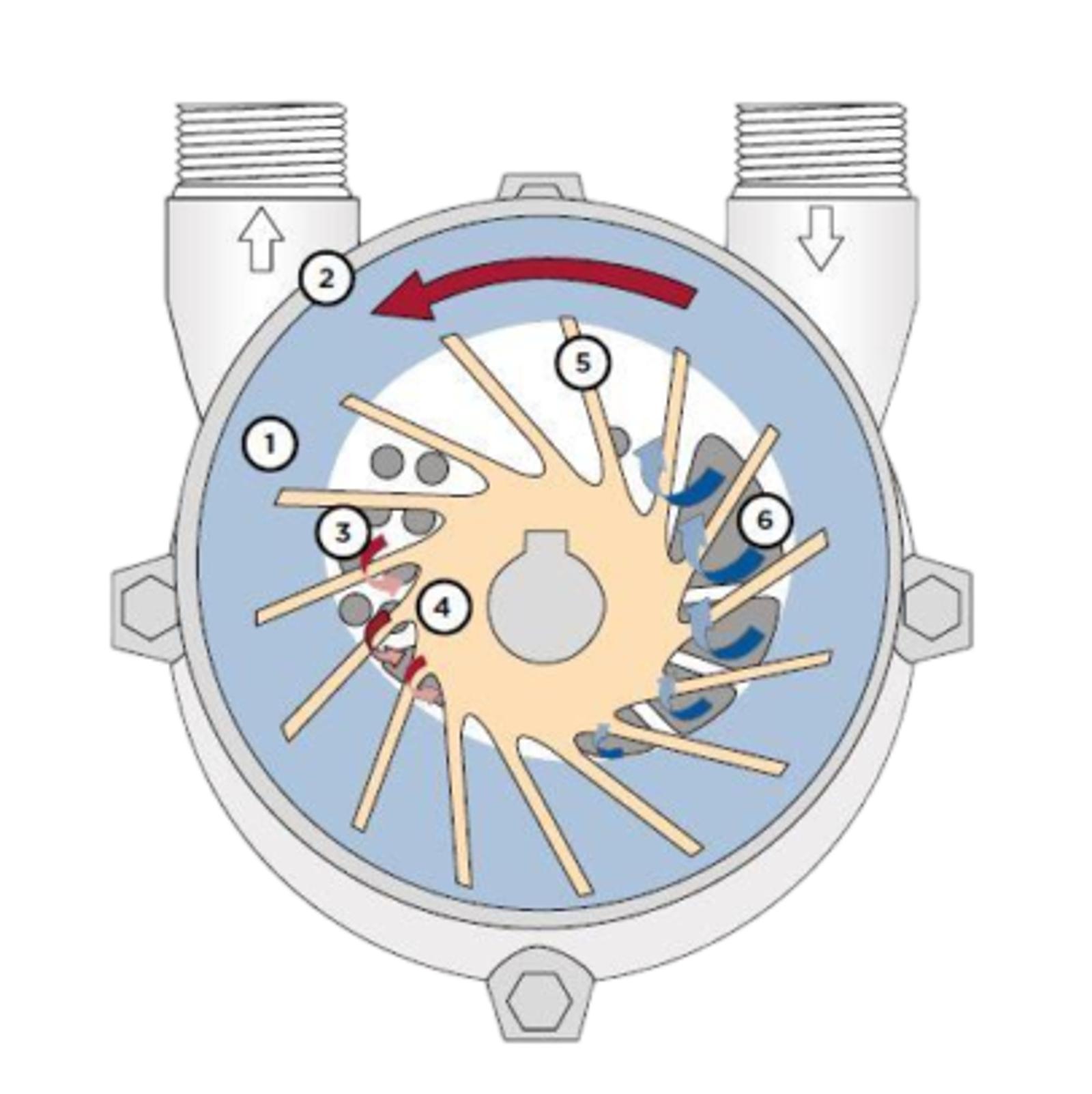

Come funzionano le pompe ad anello liquido

Il principio di funzionamento delle pompe ad anello liquido della Serie L di Elmo Rietschle è semplice e innovativo.
Una girante montata in modo eccentrico ruota all'interno della carcassa della pompa, formando un anello liquido che sigilla le pale della girante. Quando il gas entra attraverso la porta di aspirazione, viene intrappolato nelle celle delle pale e compresso durante la rotazione della girante. Questa compressione crea una differenza di pressione, consentendo alla pompa di funzionare sia come pompa per vuoto che come compressore.
Il liquido viene continuamente introdotto nella camera di compressione per stabilizzare l'anello liquido. Viene poi espulso insieme al gas trasportato, garantendo un funzionamento fluido. Per migliorare l'efficienza, il liquido espulso può essere riciclato utilizzando unità di circuito standardizzate, riducendo il consumo di acqua e i costi operativi.
La capacità di condensare il vapore nel gas trasportato aggiunge versatilità, permettendo alle pompe ad anello liquido di sostituire lavatori di gas, filtri, scambiatori di calore e raffreddatori in alcune applicazioni. Questo design innovativo garantisce un funzionamento stabile ed efficiente con un apporto minimo di liquido, rendendo la Serie L una scelta ideale per ambienti umidi e impegnativi.

Scopri la tecnologia dietro le pompe affidabili ad anello liquido

Scopri come le pompe ad anello liquido della Serie L di Elmo Rietschle funzionano con precisione ed efficienza. Guarda questo breve video per vedere come la tecnologia avanzata ad anello liquido offre prestazioni potenti di vuoto e compressione, riducendo al contempo la manutenzione e il consumo di acqua.

Blocco di confronto

Anello liquido vs. vite vs. palette rotative – quando scegliere quale tecnologia?

La tecnologia ad anello liquido è spesso la prima scelta quando i gas di processo sono umidi, carichi di vapore o contengono condensa/impurità, e quando è necessario un funzionamento continuo e robusto.

Tecnologie alternative (ad es. vite a secco o pompe a palette rotative) possono essere adatte quando i flussi di gas sono secchi e ben definiti o quando altri requisiti (ad es. un determinato livello di vuoto senza liquido operativo) hanno priorità.

Controllo rapido:

Umidità / sostanze condensabili nel flusso di gas? → l’anello liquido è spesso vantaggioso
Richiesto un vuoto finale molto profondo? → verificare il limite di pressione di vapore del liquido operativo
Mezzi aggressivi / abrasione / incrostazioni? → dare priorità ai materiali, ai rivestimenti e al concetto di ricircolo

Prestazioni & tabella di selezione

Serie L – selezione rapida in base alla portata e al profilo applicativo

La serie L include varie dimensioni per processi umidi; la seguente tabella offre un riferimento (per i dati dettagliati consultare le pagine prodotto/schede tecniche).

Modello	Tipo	Portata (m³/h)	Nota vuoto/pressione	Idea applicativa tipica
L‑BV2	Pompa per vuoto ad anello liquido	27 – 145	Pressione di aspirazione fino a 33 mbar	Processi umidi, applicazioni industriali versatili
L‑BV5	Pompa per vuoto ad anello liquido	90 – 590	Pressione di aspirazione fino a 33 mbar	Carichi maggiori, processi umidi/carichi di vapore
L‑BV7	Pompa per vuoto ad anello liquido	27 – 145	Design ad alta efficienza energetica	Processi umidi robusti e variabili
L‑BL2	Soluzione di sistema compatta	25 – 275	"Ready to install"; non richiede acqua aggiuntiva	Installazione semplice in loco, ambienti umidi

Pompe ad anello liquido Serie L – Scarica il catalogo

Soluzioni per il vuoto efficienti e affidabili, tutte in un unico documento.

Scopri la nostra gamma completa di pompe ad anello liquido per applicazioni industriali complesse. Il catalogo ti aiuta a trovare la pompa giusta per ogni esigenza.

• Specifiche tecniche dettagliate

• Caratteristiche che riducono i costi del ciclo di vita

• Suggerimenti per un'integrazione ottimale

Scarica il catalogo

FAQ – Domande frequenti sulle pompe per vuoto ad anello liquido

Il vuoto finale è limitato dalla pressione di vapore del liquido di esercizio; la pressione di aspirazione non può scendere al di sotto di tale valore.
