Pompes à vide à anneau liquide & compresseurs – la solution robuste pour les procédés humides

Les pompes à vide à anneau liquide sont idéales lorsque les gaz de procédé contiennent de l’humidité, de la vapeur ou du condensat entraîné, partout où d’autres technologies atteignent leurs limites en raison de dépôts, de corrosion ou d’une performance instable.

Le principe de fonctionnement repose sur une roue montée de manière excentrée qui forme un anneau liquide : celui‑ci assure l’étanchéité des chambres entre les aubes, permet l’aspiration du gaz et évacue la chaleur de compression via le liquide de fonctionnement.

Découvrez nos solutions avec les pompes à anneau liquide


Pompes à vide à anneau liquide

Les pompes à vide à anneau liquide de la série L sont conçues pour les processus humides extrêmes, offrant une résistance supérieure aux dépôts, à l'abrasion et à la corrosion. Fabriquées avec des matériaux de haute qualité tels que la céramique et l'acier inoxydable, ces pompes garantissent des performances fiables et constantes sur des années d'utilisation. Leur conception monobloc assure un fonctionnement sans maintenance, réduisant les temps d'arrêt et les coûts opérationnels. Idéales pour les secteurs tels que l'agroalimentaire, les plastiques et l’ingénierie environnementale, ces pompes offrent des solutions de vide efficaces et durables.


Compresseurs à anneau liquide

Pour les applications nécessitant une compression fiable, les compresseurs à anneau liquide de la série L combinent une ingénierie avancée avec une conception robuste. Dotés d’arbres renforcés, de roulements longue durée et d’une tolérance élevée au transport d’eau, ces compresseurs offrent des performances optimales dans des environnements industriels exigeants. Leur résistance accrue à la corrosion et leurs conceptions compactes les rendent idéaux pour des secteurs tels que l’emballage, la manutention et les plastiques. Certifiés ATEX, ils sont prêts à fonctionner partout, à tout moment.

Technologie à anneau liquide

Les pompes de la série L d’Elmo Rietschle utilisent une technologie avancée à anneau liquide pour garantir des performances efficaces et fiables dans des environnements humides et abrasifs.

Le principe de fonctionnement repose sur une roue montée de manière excentrée qui tourne à l’intérieur du carter de la pompe, formant un anneau liquide qui scelle les pales de la roue. Lorsque le gaz entre par le port d'aspiration, il est piégé dans les cellules des pales et compressé pendant la rotation de la roue. L'anneau liquide permet des opérations de vide et de compression simultanées, rendant ces pompes polyvalentes et efficaces pour diverses applications.

Caractéristiques clés de la série L :

Revêtement en céramique : Empêche les dépôts calcaires et garantit des performances régulières.

Résistance maximale à l’abrasion : Résiste à des conditions difficiles pour une durabilité à long terme.

Résistance supérieure à la corrosion : Idéal pour les environnements avec des médias agressifs.

Conception monobloc : Évite les dépôts et le contact métal sur métal pour un fonctionnement sans maintenance.

Tolérance élevée au transport d’eau : Offre une grande polyvalence dans divers processus industriels.

Choix / Limites d’utilisation

Choix & limites d’utilisation – ce qui compte en pratique

Pour garantir un fonctionnement fiable d’une pompe à vide à anneau liquide, il est essentiel de clarifier en amont les paramètres suivants :

1) Milieu & gaz de procédé (humide/mouillé, vapeur, condensat, particules)

Les pompes à vide à anneau liquide sont particulièrement adaptées aux gaz humides, chargés de vapeur ou « contaminés », car le liquide de fonctionnement agit comme moyen d’étanchéité et de transport et élimine les impuretés.

En pratique :

Le gaz contient‑il des vapeurs condensables (p. ex. vapeur d’eau, vapeurs de solvants) ? → L’anneau liquide est souvent un choix robuste car la condensation peut se produire directement dans la pompe.
Le gaz contient‑il du liquide entraîné ou des charges fluctuantes ? → L’anneau liquide est généralement moins sensible à ces variations que de nombreux concepts à sec.

2) Température & vide ultime atteignable

Le vide ultime d’une pompe à anneau liquide est limité par la pression de vapeur du liquide de fonctionnement : la pression d’aspiration ne peut pas descendre en dessous de cette valeur.

Important : lorsque la température du liquide augmente, la pression de vapeur augmente également, ce qui dégrade le vide atteignable.

Recommandation pratique :

Pour un niveau de vide stable : refroidir le liquide de fonctionnement ou utiliser un circuit avec échangeur thermique.

3) Matériaux & exposition à la corrosion / à l’abrasion

Avec des médias agressifs, des particules abrasives ou un risque d’entartrage, le choix des matériaux et revêtements est essentiel pour éviter la corrosion, l’usure et les pertes de performance.

La série L propose des revêtements céramiques et des matériaux résistants à la corrosion pour un fonctionnement stable dans les procédés humides.

4) Liquide de fonctionnement & gestion de l’eau

Le liquide de fonctionnement joue un rôle central (étanchéité/refroidissement/condensation), ce qui rend indispensable une gestion rigoureuse : séparateurs, circulation, appoint et éventuellement traitement.

La série L met en avant des concepts de circulation économes en eau et des configurations robustes selon les modèles.

Caractéristiques

Performances fiables dans des environnements humides et abrasifs
Matériaux durables, notamment l’acier inoxydable et la céramique
Besoins réduits en maintenance grâce à la conception monobloc
Fonctionnement écoénergétique grâce à la technologie avancée à anneau liquide
Adaptées aux applications de vide, de compression et de combinaison
Certifications internationales, notamment ATEX

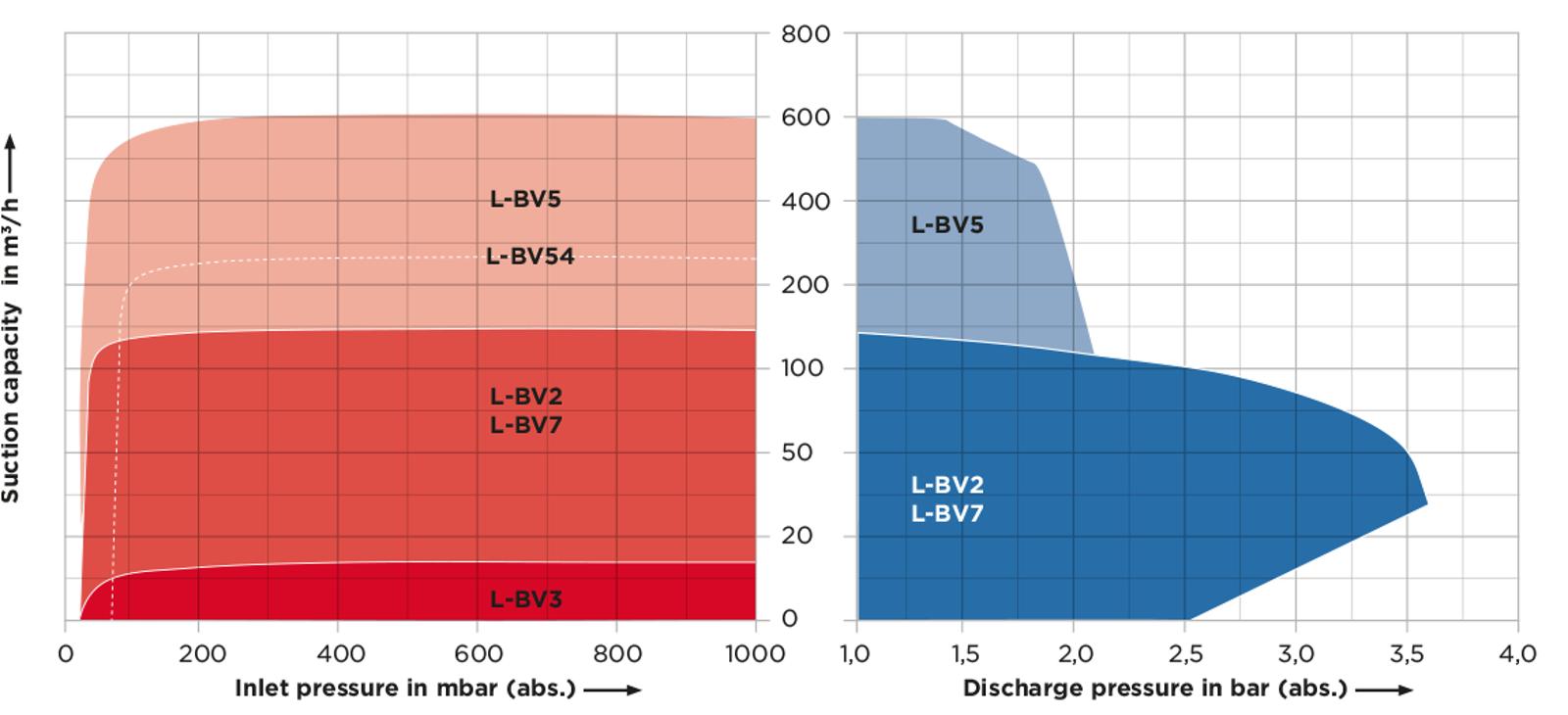

Performances et spécifications techniques : Pompes à anneau liquide

Les pompes à anneau liquide de la série L offrent des performances fiables pour les applications de vide et de compression, avec une efficacité énergétique optimisée, une technologie avancée à anneau liquide et des matériaux durables tels que la céramique et l’acier inoxydable. Elles garantissent un fonctionnement à long terme dans des environnements industriels exigeants.

Innover en matière d'efficacité industrielle

Les pompes à anneau liquide de la série L d’Elmo Rietschle sont reconnues dans de nombreux secteurs pour leur polyvalence, leur efficacité et leur durabilité. Applications courantes :

Applications

Ingénierie environnementale
Industrie agroalimentaire
Manutention et levage
Industrie de l’emballage
Industrie des plastiques

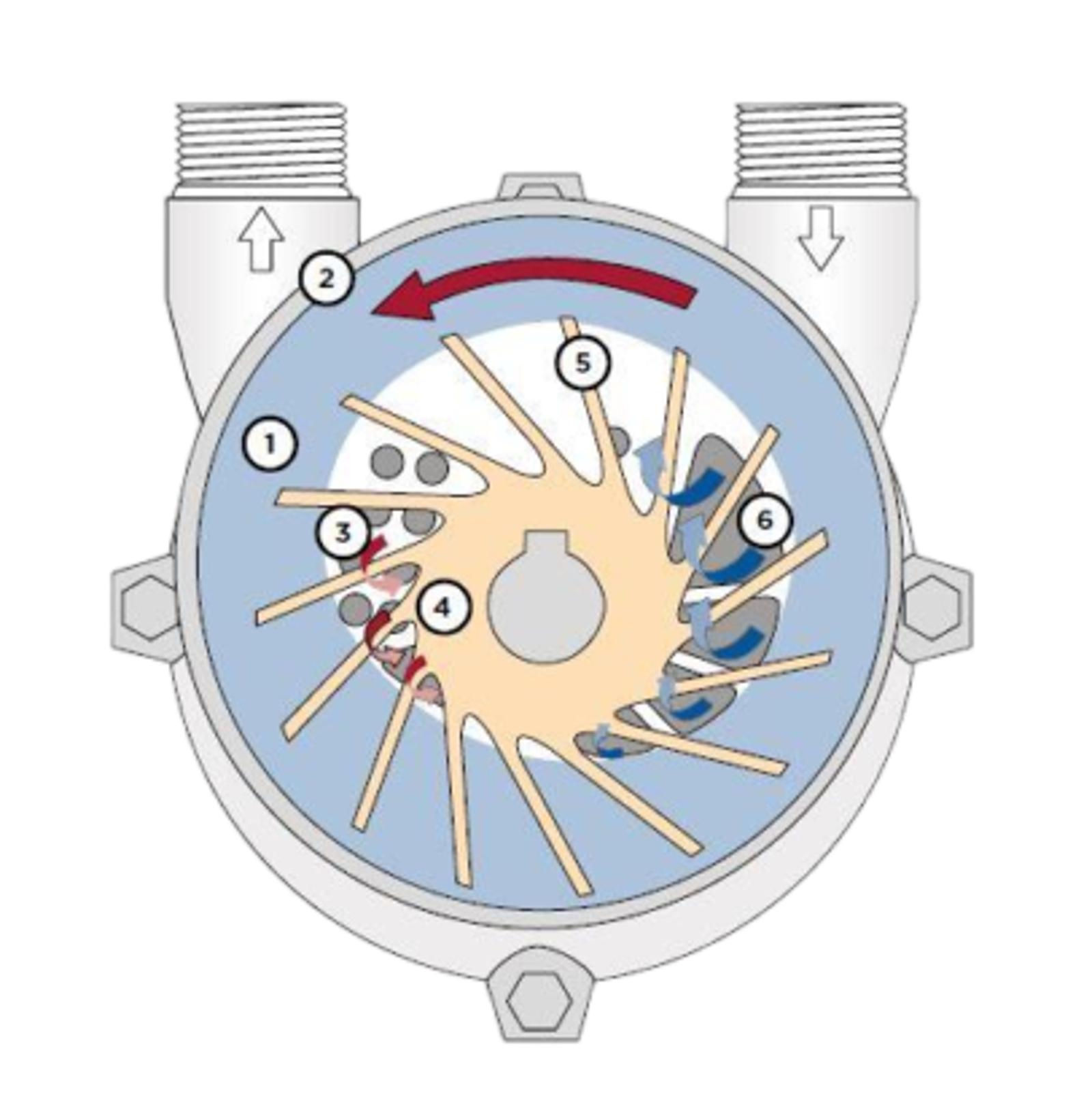

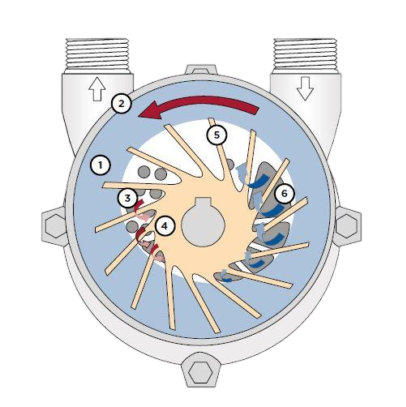

Comment fonctionnent les pompes à anneau liquide

Le principe de fonctionnement des pompes à anneau liquide de la série L d’Elmo Rietschle est à la fois simple et innovant.
Une roue montée de manière excentrée tourne à l’intérieur du carter de la pompe et forme un anneau liquide qui scelle les pales de la roue. Lorsque le gaz entre par le port d'aspiration, il est piégé dans les cellules des pales et compressé pendant la rotation de la roue. Cette compression crée une différence de pression, permettant à la pompe de fonctionner à la fois comme une pompe à vide et comme un compresseur.
Le liquide est continuellement introduit dans la chambre de compression pour stabiliser l’anneau liquide. Il est ensuite expulsé avec le gaz transporté, garantissant un fonctionnement fluide. Pour améliorer l’efficacité, le liquide expulsé peut être recyclé à l’aide d’unités de circuit standardisées, réduisant ainsi la consommation d’eau et les coûts d’exploitation.
La capacité à condenser la vapeur contenue dans le gaz transporté ajoute de la polyvalence, permettant aux pompes à anneau liquide de remplacer les laveurs de gaz, les filtres, les refroidisseurs et les échangeurs dans certaines applications. Ce design innovant garantit un fonctionnement stable et efficace avec un apport minimal de liquide, faisant de la série L un choix idéal pour les environnements humides et exigeants.

Découvrez la technologie derrière les pompes fiables à anneau liquide

Découvrez comment les pompes à anneau liquide de la série L d’Elmo Rietschle fonctionnent avec précision et efficacité. Regardez cette courte vidéo pour voir comment la technologie avancée à anneau liquide offre des performances puissantes de vide et de compression tout en réduisant la maintenance et la consommation d’eau.

Bloc de comparaison

Anneau liquide vs. vis vs. palettes rotatives – quand choisir quelle technologie ?

Le principe de l’anneau liquide est souvent le premier choix lorsque les gaz de procédé sont humides, chargés de vapeur ou contiennent du condensat/contaminants, et qu’un fonctionnement robuste en continu est requis.

Des technologies alternatives (p. ex. vis à sec ou pompe à palettes rotatives) peuvent être pertinentes lorsque le flux de gaz est sec et défini, ou lorsque d’autres exigences (p. ex. un niveau de vide spécifique sans liquide de fonctionnement) sont prioritaires.

Vérification rapide :

Présence d’humidité / de composés condensables dans le gaz ? → L’anneau liquide est souvent avantagé
Vide final très profond requis ? → vérifier si la limite de pression de vapeur du liquide de fonctionnement est compatible
Médias agressifs / abrasion / entartrage ? → prioriser les matériaux, revêtements et le concept de circulation

Performances & tableau de sélection

Série L – sélection rapide selon le débit et le profil d’application

La série L comprend plusieurs tailles pour les procédés humides ; le tableau ci‑dessous sert de guide (voir les pages produits/fiches techniques pour les données détaillées).

Modèle	Type	Débit (m³/h)	Note vide/pression	Idée d’application typique

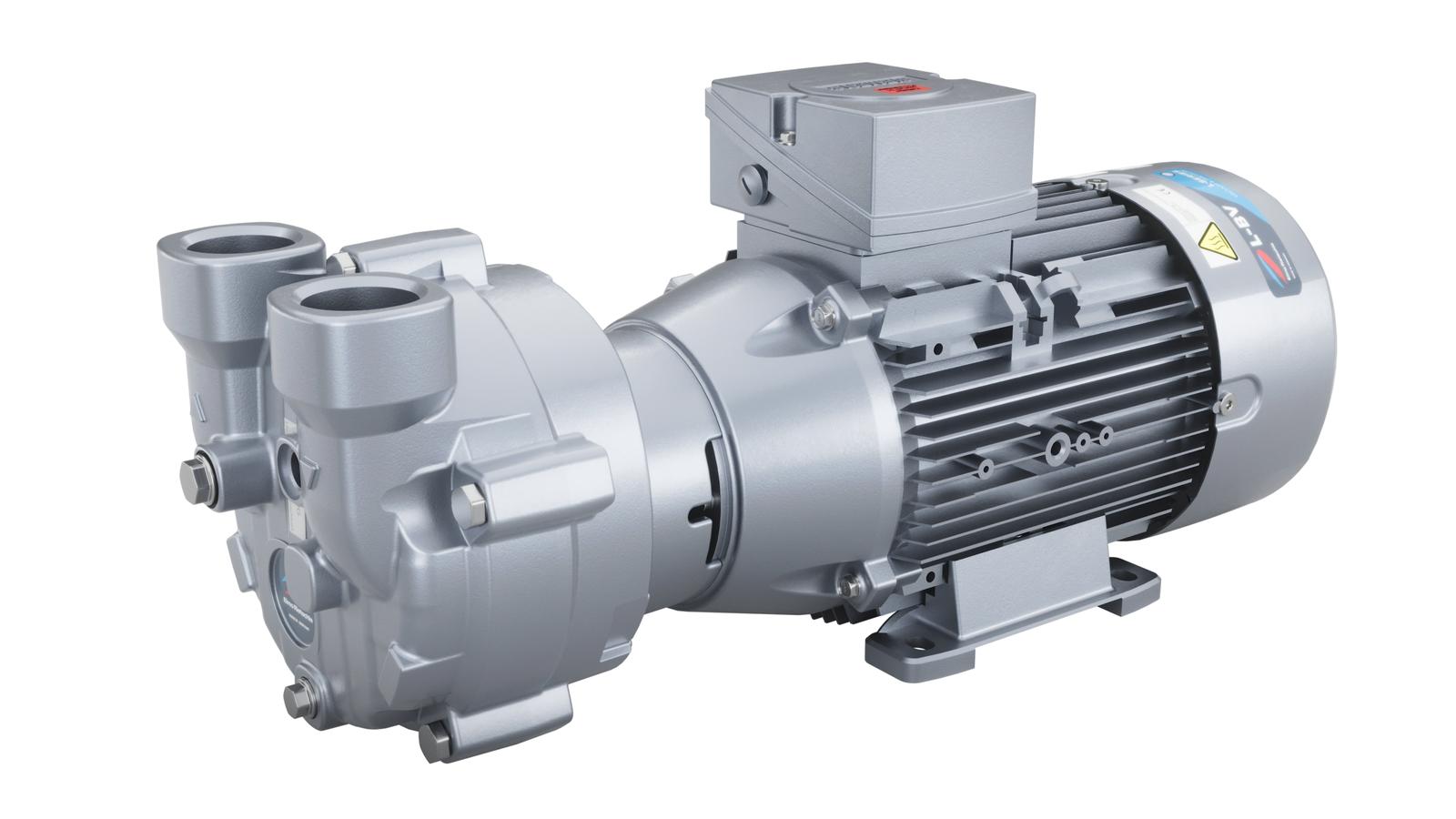

L‑BV2	Pumpe à vide à anneau liquide	27 – 145	Pression d’aspiration jusqu’à 33 mbar	Procédés humides, applications industrielles variées
L‑BV5	Pumpe à vide à anneau liquide	90 – 590	Pression d’aspiration jusqu’à 33 mbar	Charges plus élevées, procédés humides/chargés en vapeur

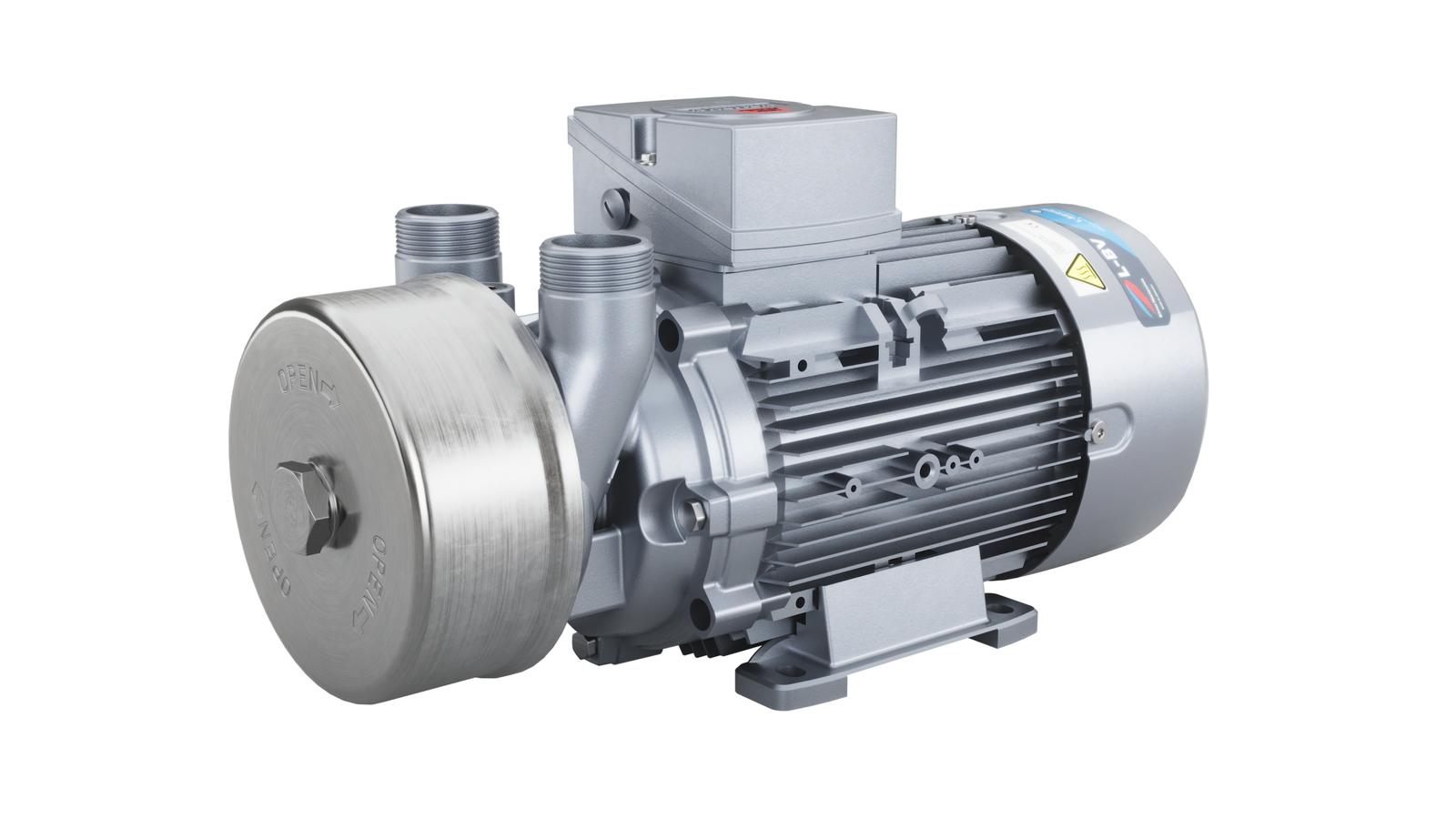

L‑BV7	Pumpe à vide à anneau liquide	27 – 145	Conception éco‑énergétique	Procédés humides robustes et variables
L‑BL2	Solution système compacte	25 – 275	"Prêt à installer" ; aucune eau supplémentaire requise	Installation simple sur site, environnements humides

Pompes à anneau liquide Série L – Téléchargez le catalogue

Des solutions de vide efficaces et fiables, réunies dans un seul document.

Découvrez notre gamme complète de pompes à anneau liquide pour les applications industrielles exigeantes. Ce catalogue vous aide à choisir la pompe adaptée à vos besoins.

• Spécifications techniques détaillées

• Caractéristiques pour réduire les coûts du cycle de vie

• Conseils pour une intégration optimale

Télécharger le catalogue

FAQ – Questions fréquentes sur les pompes à vide à anneau liquide

Le vide final est limité par la pression de vapeur saturante du liquide de fonctionnement ; la pression d’aspiration ne peut pas descendre en dessous de cette valeur.
