Drápové vývěvy

Suchoběžné vývěvy řady C - C-VLR 60 - 1000 m³/h

Kontaktujte nás
Požádat o nabídku

Suché klešťové vývěvy řady C společnosti Elmo Rietschle vytvářejí účinně a hospodárně bezkontaktní vakuum. To je možné díky principu vnitřní komprese v konstrukci rotačního drápu. Plyn se v kompresní komoře předstlačuje a poté se vypouští.

Suchá klapková čerpadla Elmo Rietschle nabízejí výraznou úsporu energie a vysokou účinnost ve srovnání s tradičními konstrukcemi dmychadel s rotačními lopatkami bez vnitřní komprese.

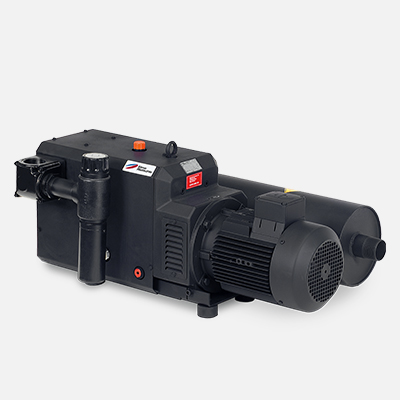

C-VLR 62, 122

Naše nová generace vývěv C-VLR nabízí nejlepší výkon ve své třídě, pokud jde o spotřebu energie, emise hluku, stopu a náklady na vlastnictví. Řada inovací napříč konstrukcí posunula výkonnost technologie drápů na novou úroveň.
C-VLR301

Technické vlastnosti

  • Plocha; až o 50 % menší než podobné alternativní modely
  • Energetická účinnost; až o 50 % lepší specifický výkon
  • Tichý; až 63 dB (A) pro VLR 62 (31)
  • Nový design proplachování; bezprecedentní zvýšení proplachovacího výkonu díky optimálnímu přístupu proplachovacího média na stranu A
  • Sací výkony od 62 m³/h do 144 m³/h
  • Maximální podtlak při nepřetržitém provozu 400 bar abs (62 a 122 Active) a 100 mbar abs (62 a 122 Passive)
  • K dispozici jsou možnosti pasivního a aktivního chlazení
  • K dispozici jsou varianty Heavy Duty s povrchovou úpravou ProCoat™
  • Motor IE3
  • 50 Hz Možnosti motorů: 1,25 kW, 1,5 kW a 2,7 kW
  • 60 Hz Možnosti motorů: 1,5 kW, 1,8 kW a 3 kW

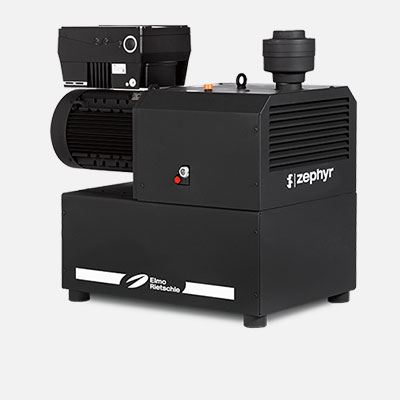

Kompresory C-DLR501

C-KLR pressure vacuum pumps

C-VLR 100, 150

Technické vlastnosti

  • Kapacita od 100 do 150 m³/h.
  • Mezní vakuum při nepřetržitém provozu je 100 nebo 150 mbar (abs).
  • Nízké nároky na údržbu, integrované chlazení vzduchem bez přídavného chladicího média.
  • Přírubové motory odpovídají normě DIN EN 60034 a mají krytí IP 55 a třídu izolace F.

C-VLR LUV

Technické vlastnosti

  • Výkony od 60 do 180 m³/h.
  • Mezní vakuum při nepřetržitém provozu je 60 mbar (abs).
  • Nízké nároky na údržbu, integrované chlazení vzduchem bez přídavného chladicího média.
  • Přírubové motory odpovídají normě DIN EN 60034 a mají krytí IP 55 a třídu izolace F.

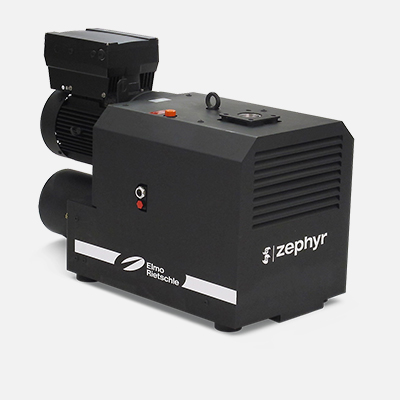

Vývěvy C-VLR60-100-150-251-LUV

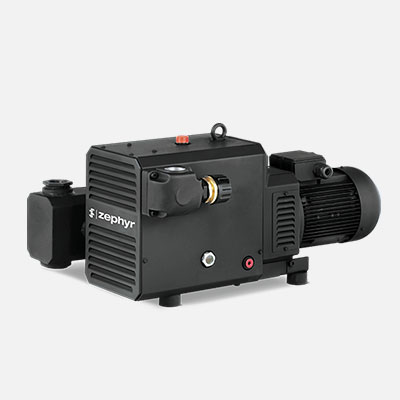

Vývěvy C-VLR251

C-VLR 251

Technické vlastnosti

  • Kapacita 260 m³/h.
  • Maximální vakuum při nepřetržitém provozu je 200 mbar (abs).


C-VLR 301, 401, 501

Technické vlastnosti

  • Kapacita se pohybuje od 290 do 600 m³/h.
  • Mezní vakuum pro nepřetržitý provoz je 150 až 200 mbar (abs).

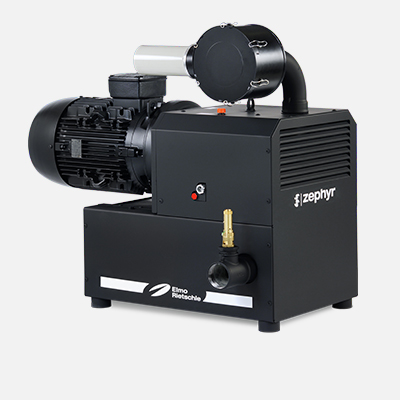

Vakuové vývěvy C-VLR301

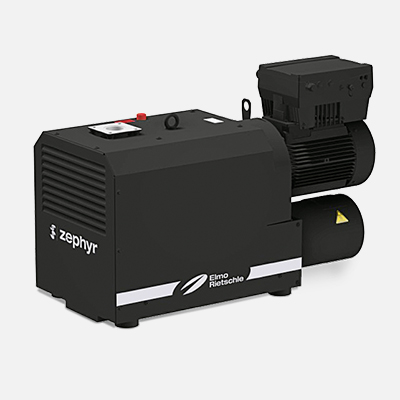

Vývěvy C-VLR501-F001

Technické vlastnosti

  • Kapacita 250-600 m3/h
  • Koncový podtlak max. 200 mbar (abs) při nepřetržitém provozu
  • Střídavý motor s pohonem s proměnnými otáčkami




Řada V - Klapkové vývěvy Mapa vzduchu

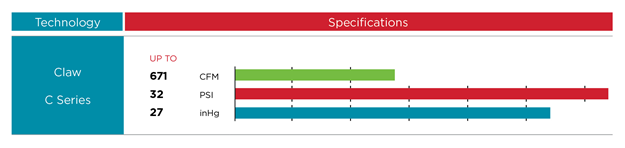

Technologie a specifikace drápů řady C

Výhody technologie Claw

Výhody technologie claw

Naše inovativní technologie drápů

Pazoury řady C mají optimalizovaný, vysoce přesný tvar a odvalují se bez kontaktu, synchronizované přesnou převodovkou. Komprese se dosahuje v suchu a bez opotřebení. Kompresní komoru a převodovku oddělují speciální těsnění. Drápkové rotory řídí dopravu média otevíráním a zavíráním vstupních a výstupních kanálů. V kompresní komoře tak není potřeba žádná těsnicí kapalina.

K dispozici jsou nevýbušné verze se sníženou těsností a také vývěvy vyhovující směrnici ATEX.



Souhrn

  • Vysoce účinný, suchý a bezkontaktní provoz
  • Stabilní výkonnostní křivka v celém provozním rozsahu
  • Integrované chlazení vzduchem bez přídavného chladicího média
  • K dispozici s volitelným pohonem s proměnlivou rychlostí
  • Kompaktní půdorys
  • Extrémně nízké náklady po dobu životnosti
    • Konstrukce s nízkými nároky na údržbu
    • Nízká spotřeba energie
    • Nižší servisní náklady ve srovnání s alternativami mazanými olejem
  • Vhodné pro širokou škálu aplikací
    • Verze XD s povrchovou úpravou ProCoat™ jsou k dispozici pro náročné a drsné aplikace
    • Vhodné pro vlhké a mokré procesy
    • Ochranný povlak
    • Verze vyhovující ATEX jsou k dispozici na vyžádání

Cut section of Claw Vacuum Pump

VŠE, CO POTŘEBUJETE VĚDĚT O VAKUOVÝCH ČERPADLECH

Vakuové vývěvy jsou zjednodušeně řečeno mechanická zařízení, která umožňují odstranění molekul vzduchu a plynu z uzavřeného prostoru a vytvoření prostoru bez vzduchu a/nebo plynu.

Další Informace

PĚT ZPŮSOBŮ HYGIENY V PROCESECH BALENÍ POTRAVIN

Proto jsme vám nastínili pět klíčových oblastí hygieny potravin při vakuovém balení, jejichž dodržování výrazně sníží riziko kontaminace při balení potravin.

Další Informace

BEZOLEJOVÁ VAKUOVÁ TECHNOLOGIE PRO VÝROBCE POTRAVIN

Na rozdíl od průmyslových aplikací stlačeného vzduchu, kde existují přísné normy, které určují kvalitu a specifikaci vzduchu používaného během procesu v potravinářském průmyslu.

Další Informace

TYPY VÝVĚV

Zjistěte, jaké jsou různé typy vývěv

Další Informace

Špičková účinnost a rozsah vakua ve své třídě

Vysoce energeticky účinný design

Použití motorů IE3 a optimalizovaná geometrie proudění vzduchu rozhodujícím způsobem snižují spotřebu energie a následně i náklady na životní cyklus - stejně jako flexibilita, kterou nabízí použití pohonů s proměnnými otáčkami.



Variabilní otáčky pro maximální regulaci sání nebo tlaku

Naše integrované frekvenční měniče zajišťují energeticky účinný provoz, který nejen splňuje zákonné požadavky, ale také snižuje provozní náklady.


Široké spektrum výkonu s nízkým mezním podtlakem pro velikosti drápů 60 až 150

Vývěvy C-VLR mohou při nepřetržitém provozu dosáhnout až 50 mbar (abs.). V nové verzi s nízkým mezním vakuem (LUV) jsou naše malé vývěvy 60, 100 a 150 m³/h nyní schopny podporovat procesy balení a odplyňování, kde je zapotřebí nízké mezní vakuum.

Delší doba provozu s nižšími servisními náklady

Dlouhá životnost s nízkými náklady na vlastnictví

Servis a/nebo výměnu převodového oleje je třeba provést až po 20 000 provozních hodinách - v závislosti na použití. Tento velmi dlouhý servisní interval znamená mnoho hodin provozu s minimálním přerušením a nízkými servisními náklady.
Life cycle champion icon

Delší doba provozu s nižšími servisními náklady

Princip činnosti drápkové vývěvy

Drápkové vývěvy řady C jsou založeny na statickém kompresním systému. Na rozdíl od rotačních laloků dochází k vnitřní kompresi objemovou kontrakcí.

Drápkové čerpadlo se skládá ze dvou rotorů. V tělese kompresoru se otáčejí v opačných směrech, aniž by se dotýkaly a dodržovaly velmi těsné vůle. Jsou synchronizovány přesným převodem. Při pohybu drápu nad sací přípojkou a vstupem do axiálního sacího kanálu je plyn nasáván do kompresní komory.

Při otáčení rotorů se plyn přesouvá ze sací strany na tlakovou. Poté se stlačuje zmenšením objemu mezi rotory, dokud spodní rotor nezakryje výtlačný kanál. Tato "vnitřní komprese" vede k vysokým diferenčním tlakům při účinnosti vyšší než 60 %.

Poté se předstlačený plyn vypustí tlakovou přípojkou. Aby se odvedlo teplo vznikající při kompresním procesu, nasává se chladicí vzduch mezi kompresní skříň a tlumicí kryt předtím, než opustí čerpadlo.
Claw Vacuum Pump Cut Section

Menší a tišší

Kompaktní design pro co nejlepší využití dostupného prostoru

Konstrukce s nejmenšími rozměry na trhu pro čerpadla a kompresory s drápkem také umožňuje snadný přístup ke všem součástem stroje - snadný servis a kontrola.


Úroveň hluku je o 50 % nižší

Díky zvukovému inženýrství se nám podařilo snížit hladinu hluku o více než 50 % v porovnání s tradičními čerpadly: například VLR 501 dosahuje hlučnosti pouhých 78 dB(A) při tlaku 400 mbar.
